首頁歐美晶振Quarztechnik晶振,QTC32晶振,高質量石英晶體

Quarztechnik晶振,QTC32晶振,高質量石英晶體

編號：6965810
頻率：10~60MHz

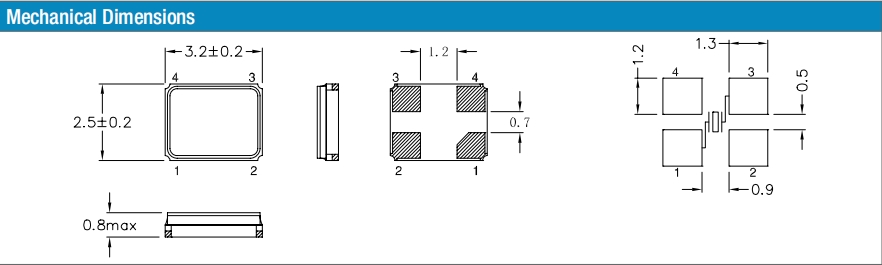

尺寸：3.2*2.5*0.8mm

貼片表晶3225晶振系列具有超小型,薄型,質地輕的表面貼片音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫...

　 Quarztechnik晶振,QTC32晶振,高質量石英晶體.普通貼片石英晶振外觀使用金屬材料封裝的,具有高穩定性,高可靠性的石英晶體諧振器,晶振外觀本身使用金屬封裝,充分的密封性能,可確保其高可靠性,采用編帶包裝,外包裝采用朔膠盤,可在自動貼片機上對應自動貼裝等優勢.

　　石英晶振離子刻蝕調頻技術：白片頻率(腐蝕頻率): 如 14.560000 MHz (是 14.318180 腐蝕片中心頻率),蒸鍍目標頻率: 標稱頻率±1000 PPM.(蒸鍍微調、離子微調),Space:被銀時放置石英晶振晶片的治具.根據貼片晶振晶片的直徑(長度、寬度)、厚度選用合適尺寸的Space,尺寸過大容易造成被銀電極偏位,尺寸偏小容易造成石英晶振晶片破碎和被銀后SMD晶振晶片不宜取出.MASK:被銀電極.一般情況下,石英晶振頻率低選用大尺寸 MASK,貼片晶振頻率高選用小尺寸 MASK,對同一規格產品 MASK 大、C0 大、電阻小.MASK 小、C0 小、電阻大.對有特殊要求(如 C0、C1、C0/C1、TS 等)的產品,在計算和試驗的基礎上選用合適的 MASK.對高頻產品(尤其是高頻 Fund)Mask 大,產品容易產生寄生.石英環保晶振離子刻蝕調頻技術:比目前一般使用的真空蒸鍍方式調頻,主要在產品參數有以下提升:１.微調后調整頻率能控制在±2ppm,一般只能保持在±５ppm;２.產品的激勵功率相關性參數有大幅提升;３.產品的長期老化率可保證在±2ppm之內.

　　作為德國振蕩石英無源晶振和振蕩器制造商已有50多年的歷史,我們生產各種產品從通道晶體,振蕩石英晶體和石英振蕩器到基于壓電石英晶體的傳感器元件.我們的產品應用于所有類型的無線電應用,如用于制造振蕩器和壓力,溫度和質量敏感傳感器元件的精密晶體.

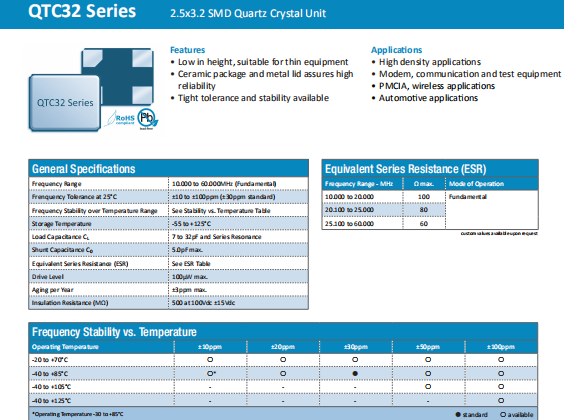

Quarztechnik晶振	單位	QTC32晶振	石英晶振基本條件
標準頻率	f_nom	10~60MHz	標準頻率
儲存溫度	T_stg	-55°C~+125°C	裸存
工作溫度	T_use	-20℃~+70℃ -40℃~+85℃ -40℃~+105℃ -40℃~+125℃	標準溫度
激勵功率	DL	1.0μW Max.	推薦:100μW ～ 300μW
頻率公差	f_— l	±10ppm~±30ppm	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://m.tuanchewang.com/
頻率溫度特征	f_tem	±50× 10^-6 /-30°C～+85°C	超出標準的規格請聯系我們.
負載電容	CL	7~32pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-10°C— +60°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

通電

不建議從中間電位和/或極快速通電,否則會導致石英晶體無法產生振蕩和/或非正常工作.石英貼片晶振的軟焊溫度條件被設計成可以和普通電子零部件同時作業,但如果是超過規格以上的高溫,則頻率有可能發生較大的變化,因此請避免不必要的高溫度.有關SMD晶振產品的回流焊焊接溫度描述,請參照“表面貼裝型晶體產品的回流焊焊接溫度描述”.

撞擊

雖然石英晶體諧振器產品在設計階段已經考慮到其耐撞擊性,但如果掉到地板上或者受到過度的撞擊,以防萬一還是要檢查特性后再使用.

裝載

SMD晶體產品支持自動貼裝,但還是請預先基于所使用的搭載機實施搭載測試,確認其對特性沒有影響.在切斷工序等會導致基板發生翹曲的工序中,請注意避免翹曲影響到產品的特性以及軟焊.基于超聲波焊接的貼裝以及加工會使得貼片晶體產品(諧振器、振蕩器、聲表面濾波器)內部傳播過大的振動,有可能導致特性老化以及引起不振蕩,因此不推薦使用.

保管

保管在高溫多濕的場所可能會導致端子軟焊性的老化.請在沒有直射陽光,不發生結露的場所保管.

負載電容

振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容(請參閱“負載電容”章節內容).

晶體振蕩器和實時時鐘模塊

所有石英晶體諧振器和實時時鐘模塊都以IC形式提供.

致力于環境保護,包括預防污染.在石英耐高溫晶振晶體產品的規劃到制造、運行維修等整個過程中,努力提供環保型的產品和服務.在業務活動中,努力節約資源并節省能源,致力于減少廢棄物和再生資源的回收利用.在積極公開有關環境的信息的同時,通過支持環?；顒?廣泛地為社會作貢獻.致力于保護生物多樣性和可持續利用.切實運行環境管理系統PDmCA（Plan-Do-multiple Check-Act）,努力提高環境性能,不斷改善運用系統.

消除事故和環境方面的偶發事件,減少廢物的產生和排放,有效的使用能源和各種自然資源,對緊急事件做好充分準備,以便及時做出反應.對我們的產品進行檢驗,同時告知我們的員工顧客以及公眾,如何安全的使用,如何使用對環境影響較小,幫助我們的雇員合同方商業伙伴服務提供上理解他們的行為如何影響著環境.

公司的各項能源、資源消耗指標和排放指標達到國內領先、國際先進水平.夸克Quarztechnik晶振晶振集團實施創新戰略,提高自主創新能力,確保公司可持續發展.實施節約戰略,提高建設節約環保型企業能力,確保實現節能環保規劃目標.

夸克晶振所有的經營組織都將積極應用國際標準以及適用的法律法規.為促進合理有效的公共政策的制訂實施加強戰略聯系
