產品應用于石英晶振相關參數

來源：http://m.tuanchewang.com 作者：konuaer 2013年06月17

中國最大石英晶振生產企業，【康華爾電子】主要生產供應以下系列產品，并且公布規格，尺寸，常用體積型號等。本公司產品特點有：超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.
SMD低頻晶振可從7.98MHz起對應,小型,超薄型具備強防焊裂性,石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高溫回流溫度曲線要求,符合AEC-Q200標準.

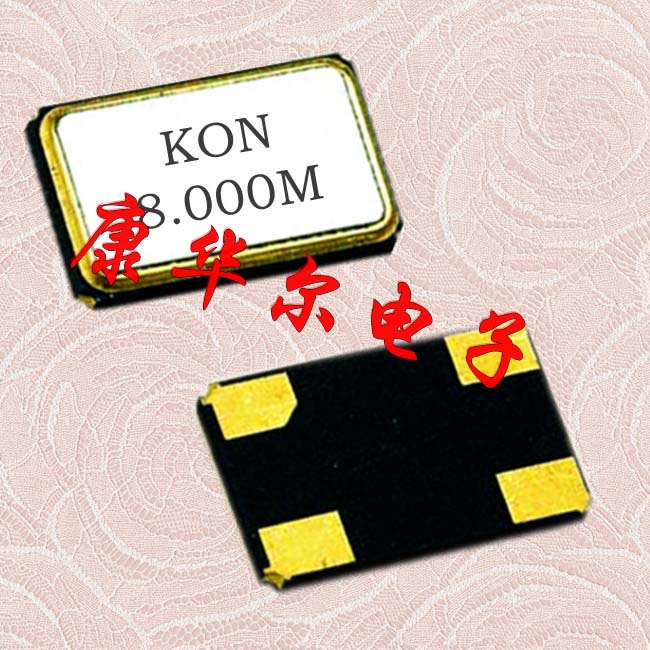

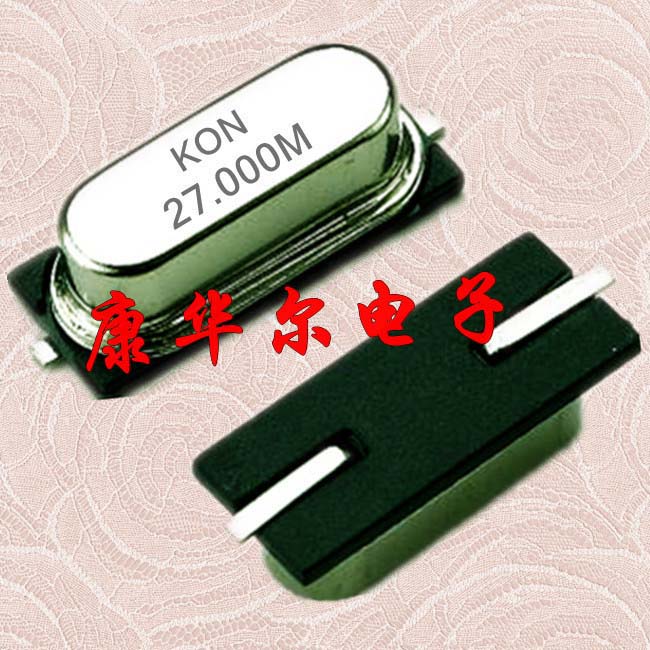

常規的石英晶振有,49/S,49/U,49/SSMD,6035mm,5032mm,3225mm圓柱晶振系列.
應頻率從3,579545MHZ----75MHZ,其中基頻AT切范圍從3,579545MHZ----27MHZ；
基頻BT切范圍從24MHZ----40MHZ；頻率頻差范圍：+/-5PPM--+/-50PPM；負載電容：12---50PF或串聯；
激勵功率：0,1--2M；溫度范圍：-20-----70；電阻:30OHM。
公司產品全部環保并且符合歐盟標準,產品有石英晶體諧振器,石英晶體振蕩器,貼片晶振,圓柱晶振,SMD晶振系列.
本產品性能穩定,且耐高溫,直接晶振工廠生產,保證質量,按時交貨,歡迎來電咨詢。
主要的常規產品技術指標：

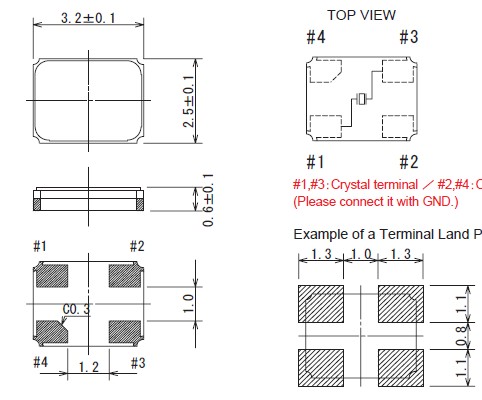

尺寸（毫米）3.2×2.5,0.70 T MAX
泛音秩序的根本
頻率范圍（MHz）10?13（見表1）
（Ω）100?200MAX。（10?12MHZ）等效串聯電阻
50?100MAX（12?13MHz的）
激勵電平（μW）30
參考操作溫度范圍表
頻率 - 溫度特性
見表2（25℃）
石英晶振規格 (特征)

項目	符號	用于時鐘	條件
額定頻率范圍	f_nom	1.8432.000MHz ～ 75.000MHz	標準頻率
儲存溫度	T_stg	-40°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +85°C	晶振標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±50 × 10^-6 (標準), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息。
頻率溫度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出標準的規格請聯系我們。
負載電容	CL	7pF ～ ∞	超出標準說明,請聯系我們。
串聯電阻（ESR）	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年
